一、高低溫試驗箱的用途
該設備主要是針對于電工、電子產品,以及其原器件,及其它材料在高低溫的環境下貯存、運輸、使用時的適應性試驗。該試驗設備主要用于對產品按照國家標準要求或用戶自定要求,在高低溫條件下,對產品的物理以及其他相關特性進行環境模擬測試,測試后,通過檢測,來判斷產品的性能,是否仍然能夠符合預定要求,以便供產品設計、改進、鑒定及出廠檢驗用。
二、設備的主要技術指標
1 、溫度范圍:-20℃、-40℃、-50℃、-60℃、-70℃、150℃
2 、溫度波動度:±0.5℃
3 、溫度偏差:≤2℃
4、 降溫速率:0.7~1℃/min
三、參考規格
型號 | 工作室尺寸(W·D·H) | 箱體尺寸(W·D·H) |
GDW-50 | 320×350×450 | 800×840×1560 |
GDW-100 | 400×500×500 | 900×950×1610 |
GDW-150 | 500×500×600 | 950×1000×1710 |
GDW-225 | 500×600×750 | 1003×1050×1860 |
GDW-250 | 500×600×810 | 1060×1080×1890 |
GDW-500 | 700×800×900 | 1250×1200×1910 |
GDW-800 | 800×1000×1000 | 1250×1500×2010 |
GDW-010 | 1000×1000×1000 | 1450×1500×2010 |
備注: 可根據客戶技術要求、定制非標尺寸!

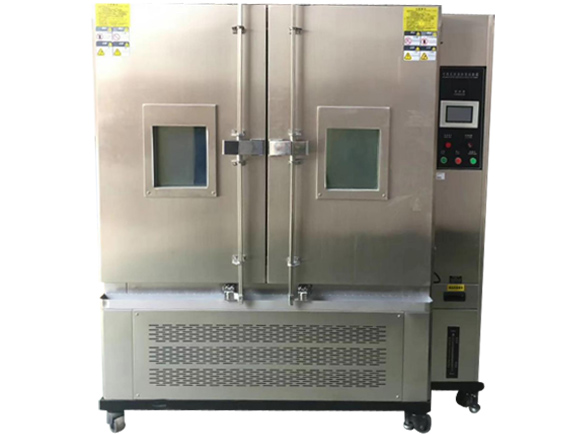

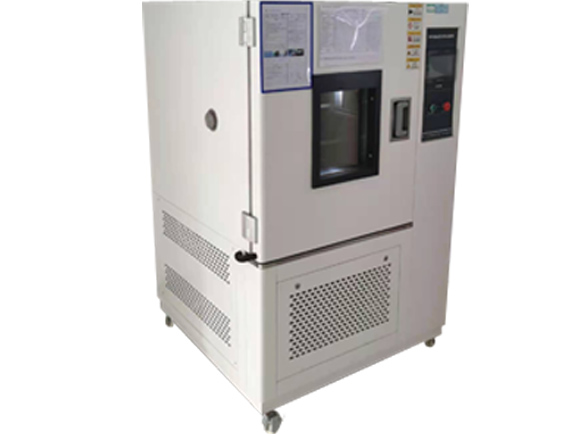

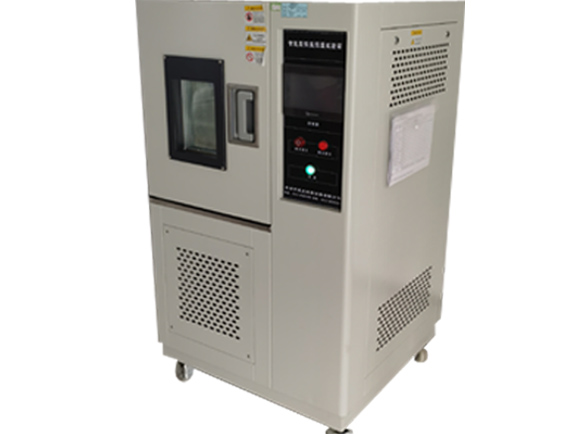

四、設備的結構特征
1、該設備主要由箱體、制冷系統、空氣循環系統以及控制系統組成。
2、箱體的外殼為采用優質冷軋鋼板雙面靜電噴塑,內膽采用SUS304優質不銹鋼板, 箱門中間設大面積觀察窗,并配有觀察燈,使用戶可以清晰地看到試樣的試驗情況。
3、外型整體美觀大方。保溫層為超細玻璃棉,具有強度高,保溫性有好等特點。
4、該設備主要溫度控制儀采用智能數顯溫度控制儀,易學易用,并且不同功能檔次的儀表操作相互兼容。輸入采用數字校正系統,內置常用熱電偶和熱電阻非線性校正表格,測量精確穩定。具備位式調節和PID人工智能調節功能,0.1級精度,多種報警模式。升溫、降溫、獨立,獨特的BTHC平衡調溫方式。
5、制冷系統采用歐洲泰康全封閉進口壓縮機組,機械式單級制冷或復迭低溫回路系統,全自動控制與安全保護協調系統。
6、電器執行采用施耐德系列產品,安全穩定。
五、相關標準
GB 10589-89 低溫試驗箱技術條件
GB/T5170.2-1996 電工電子產品環境試驗設備基本參數檢定方法溫度試驗設備
GB2423.1-89 電工電子產品基本試驗規程 試驗A:低溫試驗方法
六、設備的安全保護裝置
1.電源超載、短路保護 、漏電保護。
2.接地保護
3.超溫保護
4.壓縮過壓、過載保護
5.為保護設備,所有報警均會自動切斷電源,并發出聲訊提示。
七、設備的使用現場的條件
1.溫度:15℃~35℃
2.相對濕度:不大于85%RH
3.周圍無強烈振動、無強烈電磁場影響
4.周圍無高濃度粉塵及腐蝕性物質
5.無陽光直接照射或其它熱源直接輻射
6.周圍無強烈氣流,當周圍空氣需要強制流時,氣流不應直接吹到箱體上。
7.試驗箱應放置平穩,保持水平。
8.試驗箱的四周應留有一定的距離,方便維修操作。
9.安裝場地通風良好
10.良好接地
八、服務承諾
1.免費上門安裝調試、培訓操作人員。
2.產品自交付用戶使用之日起包修壹年,但下述情況除外:
a.需方操作失誤,出現人為故障和損壞;
b.其它不應由供貨方承受的情況
3. 包修期滿后提供有償服務。
