一、型號LHS-010VA
二、設備技術指標
項 目 | 性 能 參 數 | |
技術指標 | 工作室尺寸 | 1000X1000X1000 mm |
外箱尺寸 | 一個邊小于1.4m | |
溫度范圍 | 溫度范圍:+15℃~+50℃ | |
濕度范圍 | 濕度范圍:30%~80% RH | |
儀表分辨率 | 溫度:0.1℃ | |
濕度:0.1%RH | ||
波 動 度 | 溫度:≤0.5℃ | |
均 勻 度 | 溫度:≤1℃ | |
溫度偏差 | 溫度:(-0.5℃,0.5℃) | |
濕度偏差 | 濕度:(-2%RH,3%RH) | |
作室風速 | 箱體內中心點風速0.1~1 m/s。(風速可調) | |
空氣置換率范圍 | 0.2~2次/小時 | |
流量調節范圍需大于0.2~2m3/h,即0.2非最小值,2非流量最大值,極限值準確性誤差比較大 | ||
流量計精度 | 玻璃轉子流量計,精度不小于2.5級, | |
密封性 | 方法一、1000pa的過壓時,泄漏量小于10-3×1m3/min 方法二、進出口氣體氣體流量差小于1% | |
穩定時間 | 溫度穩定時間小于40min;濕度穩定時間小于50min,設備可持續運行不少于30天 | |
本底指標 | 甲醛本底濃度:≤0.006mg/m3 單項VOC本底濃度:≤0.002mg/m3 TVOC本底濃度:≤0.02mg/m3 | |
噪聲 | 小于等于65分貝,箱門設備門不能有共振音。 | |
其他 | 保證工作艙內膽不能出現任何液態或固態的水。 | |
箱體結構特征 | 結構方式 | 內膽四個角采用大倒角設計,工作艙內滿焊焊接處理,確保密封性能 |
材料構成 | 外壁材料:1.5MM冷軋鋼板靜電噴塑,顏色為圖片所示顏色。 內壁材料:1.2mm SUS304鏡面不銹鋼 表面光潔度:III D,內部所有接口處均拋光 保溫材料:天然礦棉,厚度不小于80mm,絕熱性能良好 密封材料:氟橡膠、聚四氟乙烯等不釋放voc有機物 連接管路:與內艙接觸的進氣部分需用或聚四氟乙烯材料,不能使用有機材料 箱內所有材料均不會吸附、釋放甲醛和VOC | |
循環風裝置 | 選用全金屬葉片軸流風機,配無油軸承;正后面底部下側裝2個風扇抽氣(風板位置下移,風扇直徑邊緣距離底部1500MM),頂部多孔板出氣,循環風到方便拆裝清洗,菱角斷面加成大倒角,不傷手,易清洗。 | |
工作室 | 工作艙一體成型,無縫焊接,焊縫表面拋光處理,無死角、無縫隙 | |
艙門 | 鉸鏈門,多點壓緊式,間隙可調。 設計為雙門開的方式,并保證夾層內空氣不能與艙內空氣交換,艙門和玻璃中間有加熱裝置,以保證箱內溫度高于外界溫度時不出現液態水 | |
觀察窗 | 內門中心位置,內嵌式3層中空玻璃,帶發熱體,帶防結露功能; | |
取樣孔 | 位于設備左側,在艙內設有3個空氣樣品采集點,采樣口用經精加工黃銅材料,采樣管道通過不銹鋼管與內壁不銹鋼面板相連接,中間不接觸夾套層,不受夾套層空氣影響,采用聚四氟乙烯做密封材料。性炭或者TENAX采樣管可直接伸進測試艙內進行采樣。避免取樣口受外部空氣影響,可匹配連接6*9的乳膠管,也可直接插入直徑為0.8mm采樣管,采樣口可采用螺旋密封 | |
照明燈 | 采用led燈帶,設計在艙外內門觀測艙上,便于觀測艙內樣品 | |
空氣調節 | 供氣 | 電磁壓縮氣泵,獨立的電源插頭設計 |
溫度控制 | 空氣套的溫控方式,內膽與外箱之間為空氣套,安裝有制冷盤管和加熱管 | |
濕度控制 | 濕度控制采用干濕混合法,采用無油空壓機干燥的空氣與濕空氣混合達到設定濕度 | |
進氣量控制 | 流量計針閥,進氣在工作艙用多孔管均勻釋放 | |
進氣的凈化 | 氣泵后面串聯(活性炭),分子篩過濾過濾裝置。 | |
制冷
| 制冷壓縮機 | 2臺全封閉壓縮機(進口法國泰康) |
熱交換方式 | 翅片式蒸發器,安裝在循環風道內。 | |
冷凝方式 | 風冷 | |
制冷劑 | 環保制冷劑R404a | |
濕度控制 | 溫濕度傳感器,溫度0-70℃,濕度0-100%RH | |
傳感器 | 溫控傳感器 | 鎧裝鉑電阻(進口) |
溫度度變送器 | PT100、濕度傳感器(進口) | |
設備控制 | 控制器 | 7英寸溫濕度控制器(彩色液晶觸摸屏) 控制模式:PID(比例-積分-微分)自動演算,PID控制簡單易懂。 |
人機對話界面 | 中文、彩色LCD(7英寸)顯示、觸摸鍵設定 | |
指示精度 | 溫度0.1℃,濕度: 0.1%RH,時間1s | |
操作 | 產品采用電阻式高精度觸摸屏操作方式,可直接使用USB鼠標或觸摸筆點擊屏幕進行功能選擇或者參數設置。 | |
運行方式 | 自動運轉、手動運轉。 | |
顯示項目 | 溫度、實測溫度、設定濕度、實測濕度,總運行時間、段運行時間,進氣流量,包括歷史數據查詢,實時曲線和歷史數據回放、故障記錄 | |
設定項目 | 工作艙溫度、工作艙濕度、工作起始時間 | |
記錄功能 | 工作艙溫度、濕度、時間;提供USB接口,可用u盤轉存、備份 | |
數據修正 | 工作艙溫度、濕度可修正 | |
其它 | 具有權限等級設置功能,避免發生用戶誤操作 | |
安全裝置 | 工作艙 | 超溫報警保護 |
制冷壓縮機 | 風機超壓保護、過載保護 | |
接地保護 | 結構件安全接地保護,電氣元器件和設備外殼絕緣電阻不低于0.5M歐姆 | |
加熱器 | 加熱器短路保護 | |
加濕器 | 加濕器缺水保護 | |
冷凝器 | 冷凝器缺水保護 | |
其他 :測試艙設計為可用水沖洗,風道攔板易拆裝設計 內艙及與進氣出氣管路有關的管路,水塔及內部等材料均不選擇有機材料,避免污染。 |

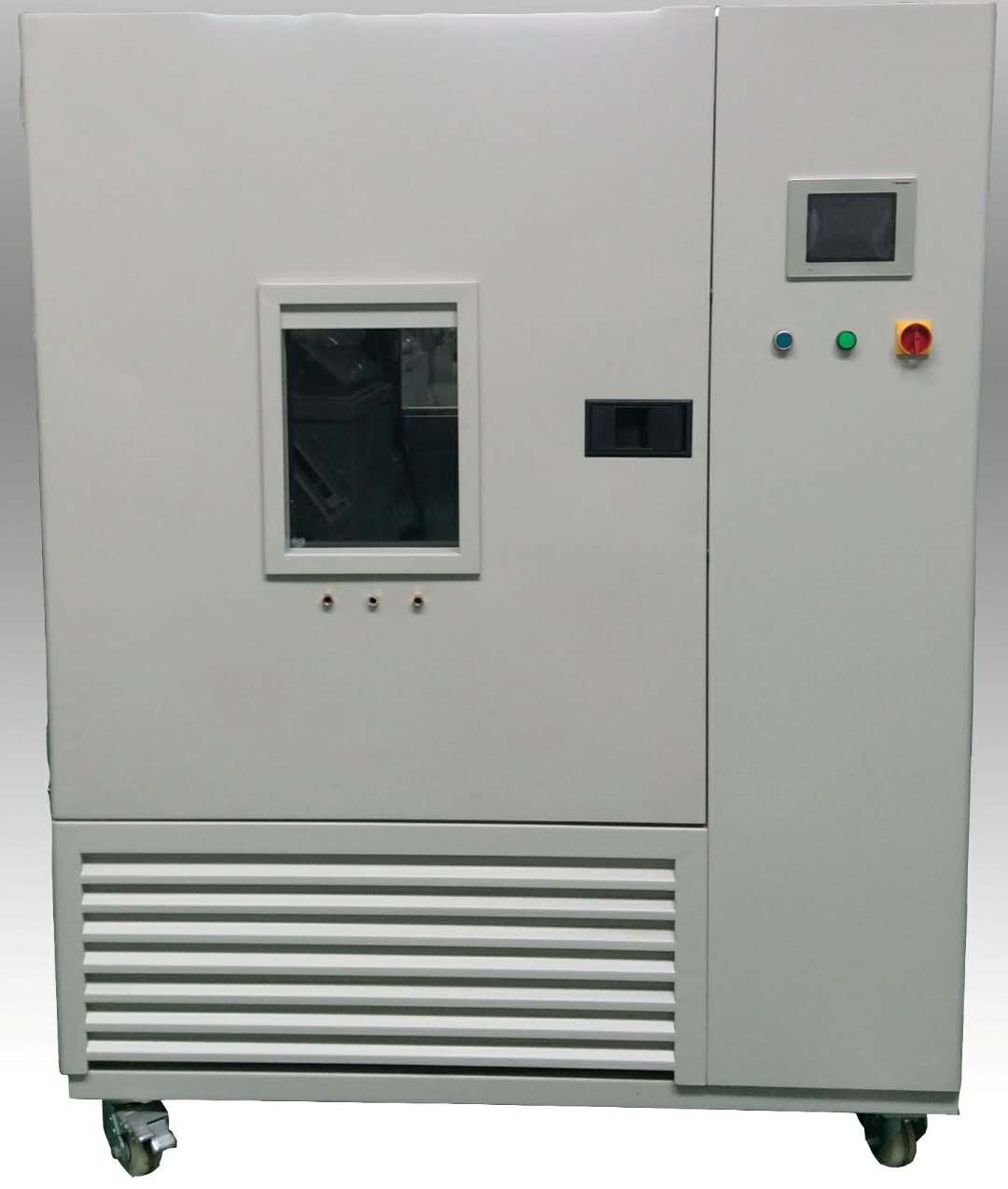

三、設備外觀圖
四、設備設計優點
設計優點1:
1. 風速調節變頻器設置在箱體后部,設計凹進去,不易碰到。 |
2. 風扇放到正后面,2個風扇,靠底部位置。 |
3. 風板出風孔直徑縮小,直徑約為2-3mm。 |
4. 正面底下散熱孔改成類似百葉窗形狀,從外面不能看到內部壓縮機,其他三個面的通風孔很小。 |
5. 電器負載之間有隔離開。 |
6. 箱體填充材料飽滿,特別是門附近填充材料,保證門開關的聲音比較小。 |
設計優點2:
1. 門把手裝配機械性能要優良。 |
2. 采樣孔3個,內外口徑連接處采用法蘭連接。 |
3. 腳輪支撐三角板加厚5mm。 |
4. 內部循環風葉出風孔不外突出,內鑲風圈。 |
5. 箱門采用雙開門開關式。 |
6. 電器柜門采用天地銷,不要用螺絲,門上加加強筋。 |
7. 內部風扇位置調整準確。 |
8. 設備外觀顏色采用電腦白,色彩明亮。 |
