一、產品概述

該試驗設備主要用于考核電工電子產品外殼、密封件在水試驗后?；蛘咴谠囼?yàn)期間是否能保證該設備及元器件良好的工作性能及技術狀態。

同時產品在運輸過程或使用中可能受到侵水的影響，為產品技術標準提供引用依據。適用以自然條件為基礎所進行的人工淋雨試驗，不帶有強風速的降雨，不考慮試件的高溫及雨水溫度溫差所引進的大量進水。

二  技術規格

1     淋雨試驗裝置（沖水式IPX5）

a      噴嘴內徑：Φ6.3mm；

b     水流量：12.5±0.625 L/min；

c     水壓：按規定水流量調節；

d     主水流的中心部分：離噴嘴2.5m 處直徑約為40mm 的圓；

e      噴嘴至外殼表面距離：2.5-3 m

2     淋雨試驗裝置（沖水式IPX6）。

a      噴嘴內徑：Φ12.5 mm；

b     水流量：100±5 L/min；

c     主水流的中心部分：離噴嘴2.5m 處直徑約為120 mm 的圓

d     樣品架直徑為550mm

e      噴水水壓：30～100kpa

f      噴水角度：任意可調

三、結構

裝置說明及組成

說明：本裝置按《GB4208-93外殼防護等級IP代碼》中技術要求IP×5、IP×6（第二特征數字5及第二特征數字6）設計制造。

防噴試驗時，可移動至任何一處適合場所防噴試驗，按所須要求調節好流量、壓力、時間及噴射范圍。即可進行試驗。

裝置組成：

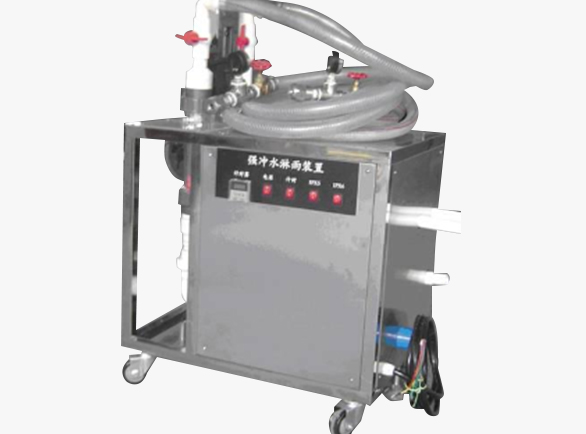

試驗裝置由蓄水箱、加壓水泵、調減壓閥、流量調節器、水管、分流裝置等組成。

儲水箱：加厚型高級拉絲不銹鋼氬弧焊接制成。

噴射支架：不銹鋼精加工制成。

符合IEC60529、IPX5、IPX6、CNS、ECE、GB4208-93外殼防護等級IP代碼等外殼防護等級之規范。

四、水壓控制系統

1、用流量計調節壓力大小

2、泄壓手動調節水閥

3、配備水過濾器
