一、產品型號:
1.型號:SDS-1型;
2.名稱:滴水試驗裝置
3、 試驗標準:
本設備可滿足GB4208-93《外殼防護等級標準》中規定的IPX1,IPX2防水保護等級試驗,GB10485-89 、 GB/T4942 、本設備可滿足IEC-529以及相等效的其他水試驗方法;
二.產品概述:

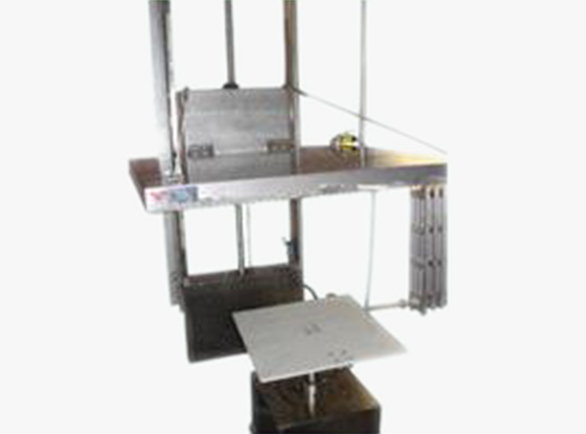

垂直滴水試驗裝置是由金壇市金鷹環境試驗設備有限公司設計制造的專用于防水保護等級的檢測設備,符合標準 GB2423.38-90的第4條款,GB2424.23-90的第5,6,8條款,GB4208-93的第6、13條款的有關要求,是專業檢測機構理想的試驗裝置,符合IPX1,IPX2防護等級試驗。
IPX1:垂直滴水試驗,按試樣正常工作位置擺放在樣品臺上,樣品頂部至滴水口的距離不大于200mm。滴水量1mm/min (±0.5mm/min)。滴水持續時間10min;
IPX2: 傾斜 15°滴水試驗, 使試樣的一個面與垂線成15°角,樣品頂部至滴水口的距離不大于200mm。每試完一個面后,換另一個 .....面,共四次。滴水量3mm/min(±0.5mm/min)。滴水持續時間4×2.5min(共10min);
三、主要技術參數及規格:
型號 | SDS-1 | |
工作室尺寸D×W×H | 800×1000(標準型) | |
性能指標 | 滴水槽高度 | 200~2000mm(可調) |
降雨量 | 3~5mm/min | |
滴水孔徑 | φ0.4mm | |
試驗臺 | 500×400(mm) | |
試驗臺角度 | 水平中心面向兩邊至45° | |
運行控制系統 | 升降方式 | 軌道式垂直上下 |
水壓控制 | 流量計 | |
供水系統 | 增壓泵 | |
安全保護 | 漏電、短路、電機過熱 |
四、結構與材料:
水箱外殼材料均為SUS304不銹鋼板制成,其它所有接觸水的部分均為不銹鋼板制 成,滴水支架均為A3鋼.鋼管制成靜電噴涂;導向立柱采用優質鋼方管噴塑處理。水槽材料采用優質不銹鋼光板滾花處理。水槽液面計,便于觀測水槽內的水位高度。
樣品臺的角度:(可調)。
五、控制系統:
1. 電器元件:均采用國外品牌產品。
2. 主要配置:流量計、過濾器、減速機、電動葫蘆; (用流量計調節壓力大小;采用進口變頻器控制轉速有效保證試驗按標準運行;配備水過濾器.)。
六、 電源電壓:
AC380V, 50HZ
